مفهوم و تعریف تابلوهای LV و تابلوهای (Coupling Panels)
۱. تابلوهای جفتشونده (Coupling Panels) – مطابق با استاندارد IEC 61439
این تابلوها همچون پیوند عصبی میان تابلوهای اصلی برق نرمال و اضطراری عمل میکنند. در زمان قطع برق اصلی، این سامانه بلافاصله و بدون کوچکترین وقفه، منبع اضطراری — معمولاً ژنراتور — را وارد مدار میکند تا جریان انرژی بدون لرزش و گسست ادامه یابد. بهبیان دیگر، این تابلوها «پل ارتباطی هوشمند» میان دو دنیای قدرت هستند؛ تضمینکنندهی تداوم عملکرد سامانههای حیاتی، حتی در بحرانیترین لحظات. طراحی و ساخت این تابلوها کاملاً منطبق با استاندارد IEC 61439است که الزامات فنی، ایمنی و ساخت تابلوهای فشار ضعیف را تعریف مینماید.
۲. سیستم تأمین برق بدون وقفه (UPS – Uninterruptible Power Supply) – مطابق با استاندارد IEC 62040
UPS قلب تپندهی زیرساخت کنترل و پایش بهشمار میآید؛ منبعی که نیرویی پاک، پایدار و پالایششده را برای تجهیزات حساس فراهم میکند و مانع از خاموشی ناگهانی یا از دست رفتن دادهها در هنگام نوسانات برق میگردد. به تعبیر دیگر، UPS همچون فرشتهی نگهبان سامانههای الکترونیکی است — همیشه بیدار و آمادهی حفاظت. طراحی و آزمون این سامانه بر اساس استاندارد بینالمللی IEC 62040 انجام میشود که الزامات عملکردی و ایمنی سامانههای UPS را تعیین میکند.
۳. تابلوهای راهانداز موتور (Motor Starter Panels) – مطابق با استانداردهای IEC 60034 و IEC 61439
این تابلوها مسئول راهاندازی ایمن، حفاظت و کنترل موتورها هستند و با هماهنگی کامل با تابلوهای جفتشونده و سامانه UPS کار میکنند. هر فیدر موتور علاوه بر کلید اصلی و کنتاکتور، به رله حرارتی (بیمتال) مجهز است تا موتور را در برابر جریان بیشازحد و افزایش دما محافظت کند. همچنین، مجموعهای از حفاظتهای پیشرفته شامل کدهای ANSI 27 (افت ولتاژ)، 47 (توالی یا قطع فاز)، 50 (اضافهجریان لحظهای)، 74 (پایش مدار تریپ) و 86 (رله قفلکننده) پیادهسازی شدهاند تا بالاترین سطح ایمنی عملکردی تضمین گردد. تمامی تابلوها و موتورها بر اساس استانداردهای IEC 61439 و IEC 60034 طراحی شدهاند؛ به بیان ساده، این تابلوها فرماندهان توان و محرکهای اصلی سامانههای مکانیکیاند.
۴. تابلوهای کنترل سیستم اطفاء حریق (Fire-Fighting Control Panels) – مطابق با استاندارد IEC 61508
این تابلوها، خط مقدم دفاع در شرایط اضطراری محسوب میشوند. با دریافت سیگنال از آشکارسازها، بلافاصله پمپها را فعال کرده و سامانهی اطفاء را در کسری از ثانیه وارد عمل میکنند. هماهنگی هوشمندانهی این تابلوها با منابع تغذیه، UPS و تابلوهای راهانداز موتور، ساختاری مستحکم و ایمن ایجاد میکند که هیچ خطایی را مجال بروز نمیدهد. منطق کنترلی و ایمنی تمامی این تابلوها بر اساس استاندارد IEC 61508 – استاندارد بینالمللی ایمنی عملکردی – طراحی و پیادهسازی شده است.

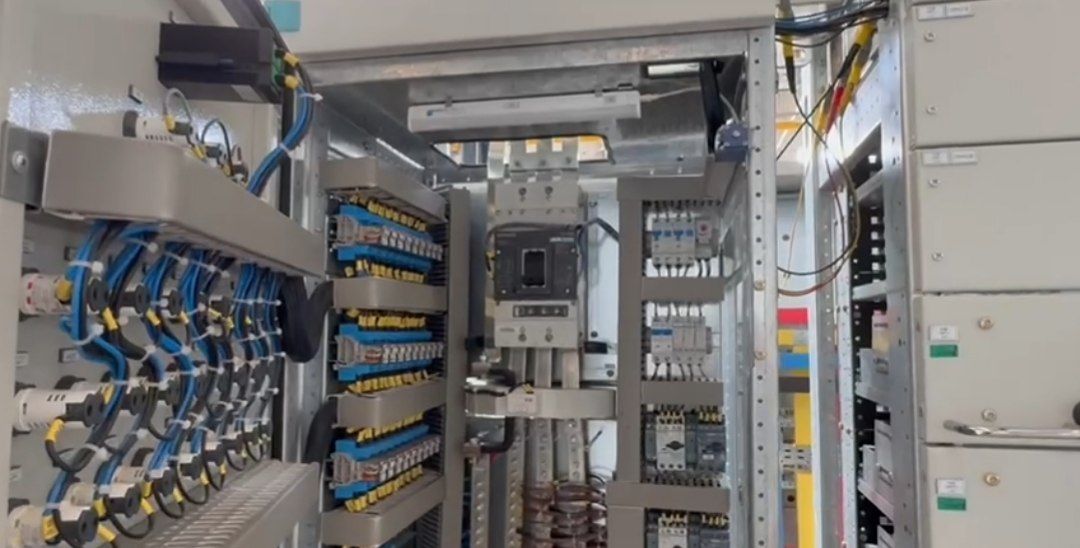

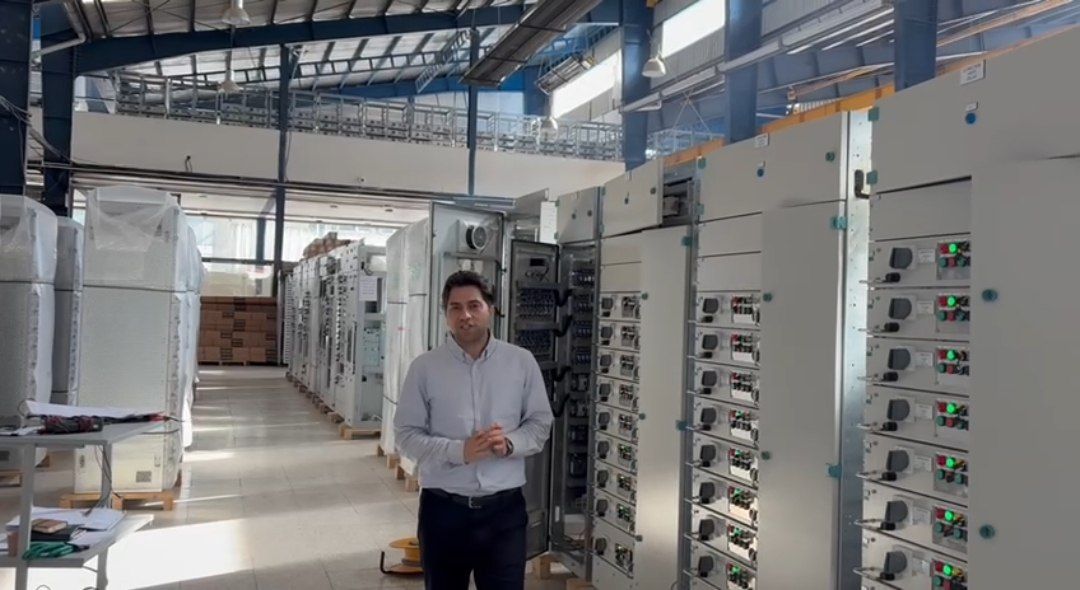

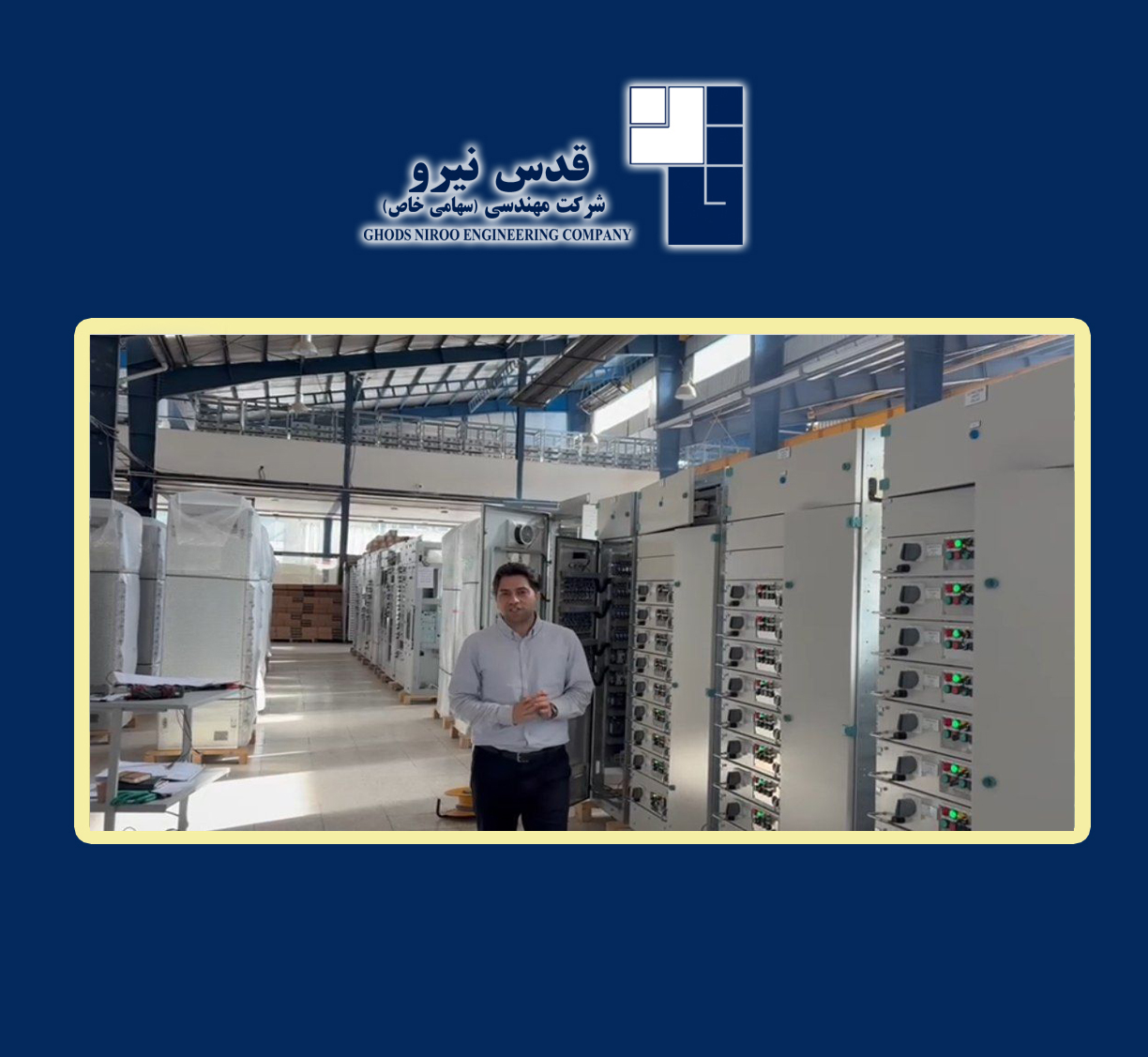

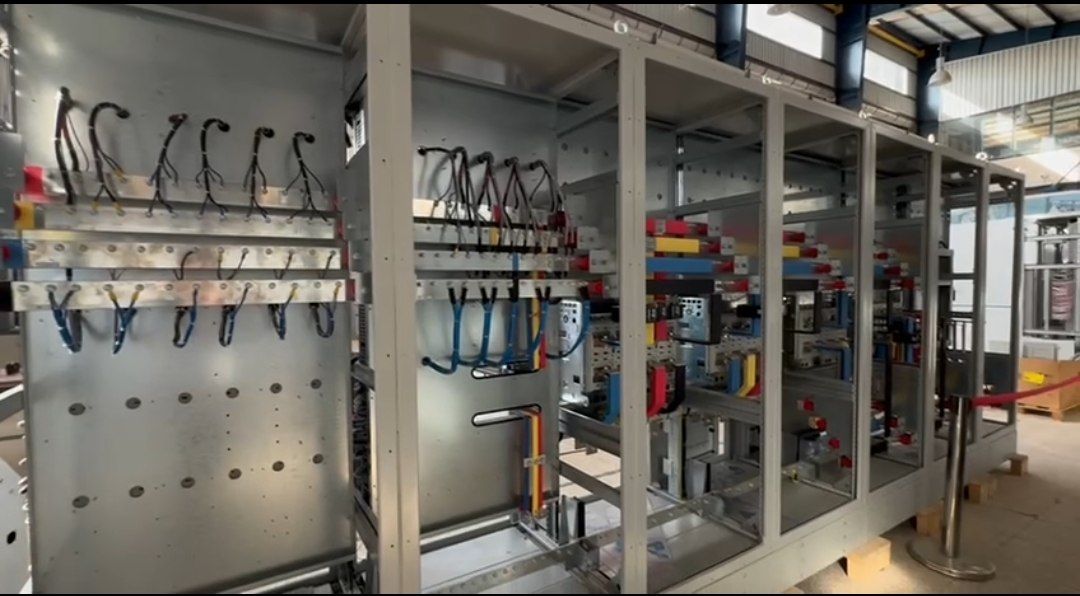

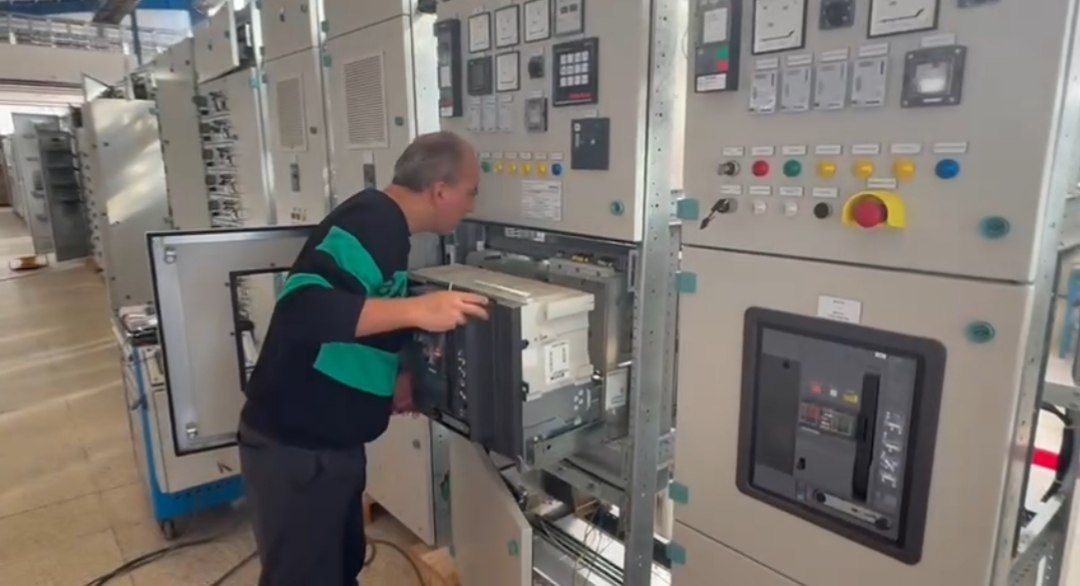

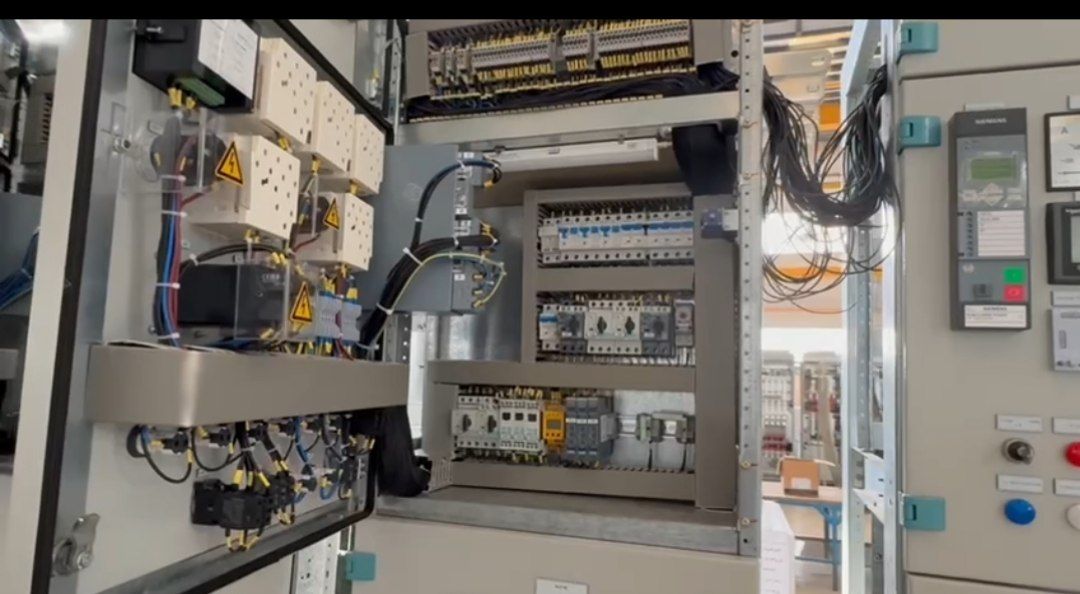

اين نمونه از تابلوها در نيروگاههاي شوش و خاتم كه شركت مهندسي قدس نيرو نظارت عاليه آنها را برعهده دارد.
تهيه كننده: آقاي مهندس ابوالفضل حمزهپور
